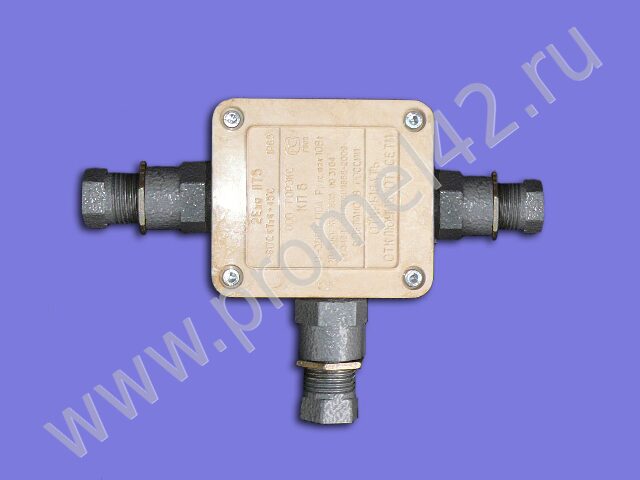

Коробка соединительная КП-6 и КП-6-1

Коробка соединительная КП-6 предназначена для соединения и разветвления гибких или бронированных кабелей в электроустановках химической, газовой, нефтяной промышленности.
Взрывозащита группа II.
Взрывозащита 2ExeIIТ5 или 0ExiallCT6X.
Сечение кабеля от 1мм² до 6мм².
Коробки КП имеют унифицированную конструкцию и различаются по количеству зажимов, кабельных вводов и диаметру их проводных отверстий. Степень защиты коробки КП от воздействий окружающей среды IP65.
Коробки рассчитаны для работы в следующих климатических условиях:
а) высота над уровнем моря до 2000 м;
б) температура окружающей среды от минус 60 до 45 °С;
в) относительная влажность воздуха 98% при температуре (35±2)°С с конденсацией влаги.
Окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали или составные части коробки и изоляцию.

Коробка КП6 состоит из оболочки, образованной корпусом 1 и крышкой 2, соединенных друг с другом винтами 5. В корпус установлен блок зажимов 3, на котором имеются 6 клеммных зажимов. Блок зажимов крепится в корпусе винтом. Коробка укомплектована четырьмя кабельными вводами согласно рисунка приведенного схематически ниже. Кабельные вводы состоят из штуцера, заглушки, шайбы нажимной, кольца уплотнительного и гнезда. Коробка укомплектована двумя установочными винтами.
На крышке коробки КП6 маркировка выполнена методом прессования или табличкой.
Номер изделия, месяц и год изготовления коробок наносятся на ярлыке, установленном на дне коробки.

Количество вводов коробок КП-6 и КП-6/1 , и их расположение :
